Lieu d'origine:
CN
Nom de marque:
TF
Certification:
CE , ISO
Numéro de modèle:
VMC 714, VMC 850, VMC 1370
Contactez-nous

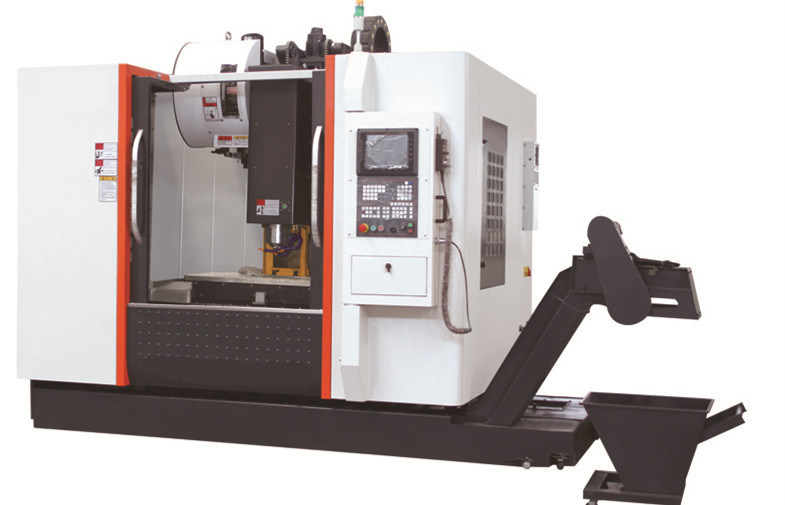

VMC714, VMC850 type vertical centre d'usinage de commande numérique par ordinateur avec le système de lubrification automatique et convoyeur de puce à facultatif
Détail rapide :
1. Centre d'usinage vertical des prix bon marché
2. CE, ISO9001, ISO14001
3. une plus longue garantie 16 mois
4. Efficacité élevée de travail
Description :
1. Caractéristique verticale de centre d'usinage du VMC714 :
1. Le centre d'usinage vertical de la série VMC est la machine d'une nouvelle génération produite par la machine-outil de Pulute
Société avec l'introduction de la technologie de pointe.
2. La manière dure durcissante distinctive de guide de rail enduite par plastique de la machine est non seulement appropriée au traitement
des pièces de précision aimez le plat, le disque et la coquille, mais également applicable pour le processus de moule.
3. Il a le système d'ATC, bouclier protecteur entièrement inclus, système de lubrification automatique, système de refroidissement,
dispositif automatique de retrait de puce, pistolet de pulvérisation manuel et MPG portatif.
4. Les pièces maintenant ensuite la première fois peuvent compléter beaucoup de processus de usinage comprenant le fraisage, sondant,
dépense, s'articulant et tapement
5. Comporté par les avantages du degré le plus élevé d'automation, d'opération de fiabilité, facile et agréable élevée, gentilles
forme globale, aussi bien qu'intégration mécanique et électrique de niveau élevé.
Applications :
1. Très utilisé dans le travail de machine et la fabrication de moule,
2. A pu rencontrer traiter des conditions du dégrossissage au finissage,
3. A la diverse fonction de processus du fraisage, du forage, de tapement, d'ennuyer et beaucoup d'autre.
Caractéristiques :
VMC 714
Spécifications verticales de centre d'usinage VMC714 |
|
Taille de table de travail |
1000*400mm |
Matière de charge maximale sur la table de travail |
500kg |
quantité de T-fente |
3 morceaux |
taille de T-fente |
14*110mm |
Voyage d'axe de X/Y/Z |
600/400/500mm |
Distance de table de travail au nez d'axe |
110-610mm |
Chandelle d'axe |
BT40 |
Vitesse d'axe |
8000rpm |
Puissance d'axe |
3.7-5.5kw |
Se relier de moteur de trois haches |
liaison directe |
Vitesse d'alimentation de coupe |
8m/min |
Vitesse rapide |
10m/minute |
Exactitude de la position X |
0.008mm |
Exactitude de position de Y |
0.006mm |
Exactitude de position de Z |
0.006mm |
Répétabilité X |
0.004mm |
Répétabilité de Y |
0.004mm |
Répétabilité de Z |
0.004mm |
Dimension de machine |
2700*2250*2700mm |
Poids net |
4500kg |
VMC850 VMC 1060 VMC 1370
Caractéristiques | Unité | VMC850 | VMC1060 | VMC1370 |
Taille de table de travail | millimètre | 1050*500 | 1300*600 | 1400*710 |
Voyage d'axe des abscisses | millimètre | 800 | 1000 | 1300 |
Voyage d'axe des ordonnées | millimètre | 500 | 600 | 700 |
Voyage d'axe de Z | millimètre | 550 | 600 | 650 |
Distance entre le centre d'axe et surface de guide de colonne |
millimètre | 550 | 655 | 785 |
Distance entre l'extrémité d'axe surface de visage et de table de travail |
millimètre | 105-655 | 180-780 | 150-800 |
T-fente | 3-18*150 | 5-18*120 | 5-18*152.5 | |
Barre d'outil d'axe | BT40 | BT40 | BT50 | |
Vitesse de vitesse | T/MN | 8000 | 8000 | 8000 |
Moteur d'axe | kilowatt | 7.5/11 | 11/15 | 11/15 |
Moteur servo d'axe de X.Y.Z | kilowatt | 2.0/2.0/2.0 | 2.5/2.5/2.5 | 4/4/4 |
Connexion de moteur d'axe de X.Y.Z | liaison directe | liaison directe | liaison directe | |
Capacité de Max.load de table de travail | kilogramme | 600 | 800 | 1000 |
Vitesse d'alimentation rapide de X.Y.Z | m/min | 20/20/15 | 20/20/15 | 20/20/15 |
Vitesse d'alimentation de coupe de X.Y.Z | mm/min | 1-10000 | 1-10000 | 1-10000 |
Exactitude de position d'axe de X.Y.Z | millimètre | ±0.005/300 | ±0.005/300 | ±0.005/300 |
L'axe de X.Y.Z replacent l'exactitude | millimètre | ±0.003 | ±0.003 | ±0.004 |
Dimension (L*W*H) | millimètre | 2700 * 2250 * 2700 | 3250* 2700 * 2700 | 3900 * 3060 * 2650 |
N.W. | T | 5 | 7,5 | 10,5 |
Accessoires standard
1. ATC en bambou de chapeau de 16 outils
2. Un ensemble complet de système de lubrification
3. Un ensemble complet de système de liquide réfrigérant
4. Incidence du Japon NSK
5. Accouplement allemand de R+W
axe 6.Taiwan
7. Cylindre de pression de Taïwan
8. Contrôleur de Taïwan LNC (Fanuc, Siemens, Mitsubishi)
Garantie
1. les ingénieurs sont disponibles pour faire le service d'outre-mer de machines. Dans quelques pays, nous avons faire d'outre-mer d'agent
service après-vente à temps et professionnellement.
2. 24 heures de service intime en ligne ou mobile.
3. en s'exerçant dans notre usine et soyez en ligne exempt de coût.
4. la garantie est de 12 mois, de petites pièces cassées sont exempte de coût pour remplacer, des pièces de rechange sont livrées avec la machine
pour la commodité de client.
5. Nous offrons le meilleur prix d'agent et le prix de distributeur
Envoyez-votre enquête directement nous
